АИИС КУЭ (АСДУЭ) для бытовых потребителей

Данная система предназначена  для небольших организаций и бытовых потребителей, расположенных как в крупных жилых массивах, так и в частной застройке.

Как правило мы реализуем подобные системы по заказу сетевых компаний для автоматизации и диспетчеризации учета абонентов расположенных в частной застройке (малоэтажная застройка), небольших магазинов, мастерских, парикмахерских и т.п. Также используется подобная система и в городской застройки, для организации учета и диспетчеризации в многоквартирных домах.

В данной ситуации важна надежность, неприхотливость системы, которая должна обладать еще и невысокой стоимостью. Сейчас на рынке предложено несколько способов решения данных задач. Если Вы сталкивались с проектированием и монтажем вышеназванных систем, вы согласитесь что одним из факторов удорожания АИИС КУЭ для большого количества точек учета являются организация сетей связи. Как следствие варианты решения лежат в области оптимизации сетей связи между точками учета. Для этого используется так называемая PLC-технология. Или как ее еще называют PLC-I и PLC-II технологии. И разумеется лежащее на поверхности решение по радиообмену между счетчиками электроэнергии чаще всего именуемое RF системой.

Рассмотрим вариант строительства системы на PLC-технологии с использованием, например оборудования производства Инкотекс (Оборудование обычно выбирается под конкретный заказ, с учетом потребностей абонента, особенностей сети и т.д. Мы работаем с 5-ю основными поставщиками).

«Меркурий-PLC» - это набор оборудования и программного обеспечения для построения АИИС (АСКУЭ) обеспечивающей автоматизированный учёт потребления электроэнергии частными или юридическими лицами присоединёнными к низковольтным сетям напряжением 0,4 кВ.
Отличительной особенностью нашей системы от множества других является то, что контроль за потреблением электроэнергии осуществляется непосредственно по силовой распределительной сети 0,4 кВ, т.е. применена технология PLC как наиболее отвечающая критерию снижения себестоимости точки учёта вследствие отсутствия необходимости в специальных каналах связи с отдельно взятым электросчётчиком.
Объектами автоматизации могут являться жилищные массивы многоэтажных домов, сельские и дачные посёлки, а так же здания и сооружения где имеются потребители электроэнергии и большое количество узлов учёта, например торговые центры. В более простом варианте, который интересен, прежде всего, поставщикам данного ресурса, возможен учёт отпуска электроэнергии с фидеров 0,4 кВ трансформаторных подстанций, причём узлы учёта могут располагаться как на самих трансформаторных подстанциях, так и вне их, например, на вводах многоквартирных домов или различных субарендаторов.
В составе технических средств PLC связи применены современные программно-аппаратные и компоновочные решения характерные для оборудования данного типа. Например, специализированный модем встроен в корпус счётчика, что упрощает монтаж точки учёта и обеспечивает передачу данных от счётчиков исключительно в цифровом виде, а это, в свою очередь, гарантирует идентичность показаний счётчиков и данных принятых УСПД. Технические решения применённые при разработке оборудования PLC связи защищены двумя патентами РФ.
В отличии от АИИС, построенных на базе счётчиков с традиционными проводными цифровыми интерфейсами RS-485 или подобными, отсутствие объединяющего интерфейсного кабеля значительно удешевляет стоимость монтажных работ и последующую эксплуатацию системы при одновременном увеличении надёжности функционирования и вандалоустойчивости. Совокупная стоимость системы практически полностью определяется суммарной стоимостью электросчётчиков.
Немаловажным фактором является то, что пусконаладочные работы не требуют какой-то особой квалификации и могут выполнятся силами местных специалистов. При грамотном монтаже оборудование PLC связи не нуждается в наладке.
В настоящий момент предлагается два варианта построения системы сбора данных. Каждый вариант предполагает использование оборудование PLC связи определённого типа, т.н. PLC-I и PLC-II. Оборудование PLC-I в большей степени ориентирована на создание АСКУЭ бытовых потребителей, где основным критерием является стоимость точки учёта. PLC-II обеспечивает на порядок большую функциональность, что делает возможным решение практически любых задач. АСКУЭ спроектированная на базе оборудования PLC-I будет выполнять статистические функции т.е. сбор и обработку информации за определенные временные отрезки, на основании которой производятся анализ и расчеты за потребленные виды энергии. АСКУЭ построенная на базе оборудования PLC-II кроме возможности статистического учёта может выполнять оперативно-измерительные функции, т.е в режиме приближённом к режиму реального времени отслеживать потребление и качество энергоносителей.

Решаемые задачи

АСКУЭ на базе оборудования PLC-I или PLC-II позволяет решать следующий круг задач:

• Дистанционное получение в автоматическом или ручном режимах от каждого узла учёта сведений об отпущенной или потреблённой электроэнергии.
• Расчёт внутриобъектового баланса поступления и потребления электроэнергии с целью выявления и ликвидации потерь.
• Применение санкций против злостных неплательщиков путём ограничения допустимой мощности нагрузки или полного отключения энергоснабжения (Только PLC-II).
• Контроль параметров электросети (Только PLC-II).
• Обнаружение фактов несанкционированного вмешательства в работу приборов учёта или изменение схем включения в электросеть.
• Анализ технического состояния и отказов приборов учёта.
• Подготовку отчётов об электропотреблении.
• Экспорт отчётов в биллинговые системы.

Типовые схемы приборного учёта на базе оборудования PLC-I или PLC-II.

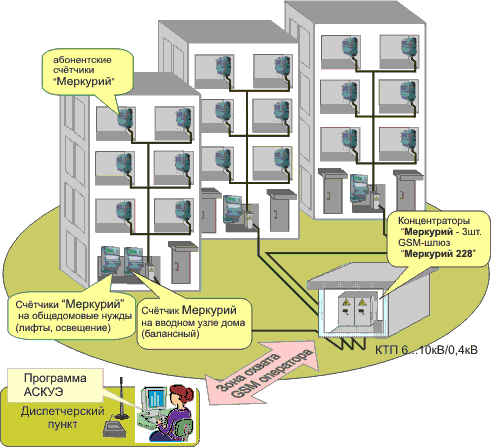

Рис.1. Организация АИИСКУЭ в многоэтажных домах.

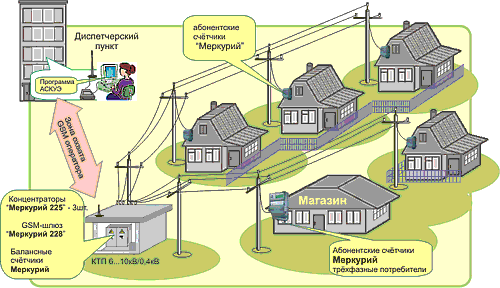

Рис.2. Организация АИИСКУЭ в поселке.

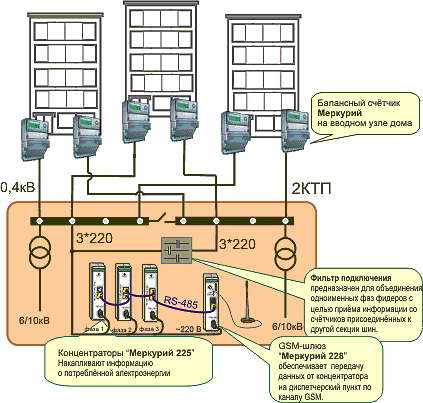

Рис.3. Организация узла приема информации в ТП (РТП) района или массива жилой застройки.

Также возможно строительство системы сбора информации по радиоканалам с транзитом по ВОЛС или GPRS. Более подробную информацию Вы можете получить связавшись с нами по телефону или через форму обратной связи на сайт.
